█概述

◆開關簡介

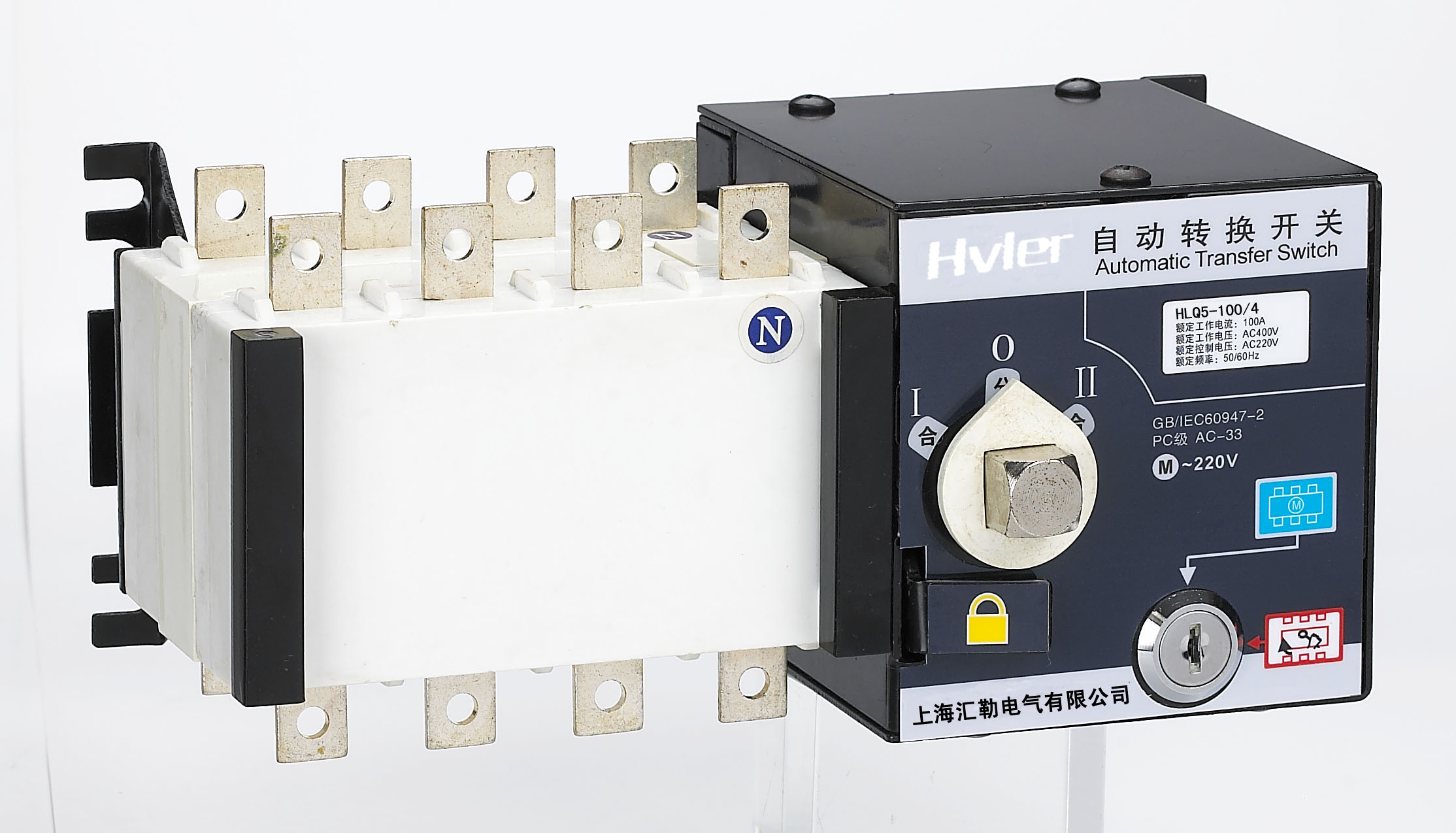

HLQ5雙電源自動轉換開關（ATSE），是集開關與邏輯控制于一體，無需外加控制器，真正實現機電一體化的自動轉換開關，它適用于交流50HZ、額定電壓440V、約定發熱電流至3200A的工業配電設備中，具有電壓檢測、通訊接口、電氣機械互鎖等功能，可實現自動、電動遠程、強制置“0”緊急手動操作，廣泛用于供電系統的主電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。開關由控制線路板發出各種邏輯命令來管理電機，由電機帶動開關主體部分的操作機構，快速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉換，通過明顯可見狀態實現安全隔離。

◆型號及含義

◆開關結構說明

1、  電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關才能實現全自動、強置“0”、操作：電氣鎖關閉時，開關只可手動操作。

2、  操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖。

3、  機柜掛鎖：檢修專用，即先用操作手柄使開關處于“0”檔位置，再接起掛鎖機構并上掛鎖，方可進行檢修（接起掛鎖則切斷開關內部控制電源，開關無法自動，并且無法實現手動）。

4、  指示件：指示開關的工作狀態位置（I、0、II）

◆主要技術參數

1、  開關符合：IEC947-6-1  GBI4048.11-2008

2、  額定工作電壓（Ue）:AC400V

3、  額定接通能力（Arms）:10 le

4、  額定分?jǐn)嗄芰ΓˋRms）8 le

5、  控制電源電壓：DC24V、48V、110V、AC220V

◆接線示意圖



◆端子接線操作說明



◆外接端子接線方式圖

1、100A典型接線方式

2、160A-3200A全自動接線方式

3、100A-3200A全自動+強制置“0”（雙路電源均斷開）接線方式

4、100A-3200A全自動+發電機信號輸出接線方式

5、全自動+手動（遠控）接線方式

6、字母與符號說明

（1）C1、N1分別為常用電源火線和零線，C2、N2分別為備用電源火線和零線；HL1、HL2分別為常用電源、備用電源有電指示；HD1、HD2分別為常用電源、備用電源投入指示；FU1、FU2為2A保險絲。

（2）101-106、201-206為自動轉換開關二次接線端子。

（3）301-306為自動轉換開關外接指示燈端子。

（4）401-406，501-506自動轉換開關端子可選用。

（5）全自動接線方式201、206必須短接。

（6）強制置“0”觸頭（無源）也可輸入DC24V電源。

（7）K1為發電信號輸出（當常用沒電時）。

（8）SA為自動/手動功能選擇開關，SB1,SB2分別為常用電源、備用電源手動投入按鈕（無源觸頭）。

◆DC24V/DC48V接線方式

1、基本接線方式

2、其它接線方式
