概述

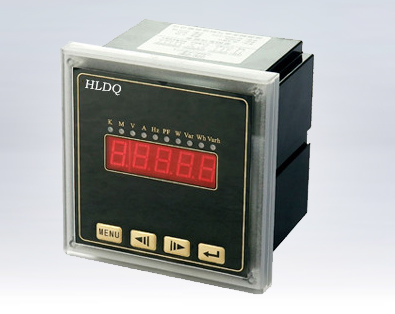

多功能電力儀表，是采用先進的微處理器和數字信號處理技術，通過直接交流采樣，可測量電流、電壓、有功功率、無功功率、功率因素、頻率、有功電能、無功電能等電參數，同時還可選帶開關量輸人輸出、模擬量變送輸出、電能脈沖輸出、RS485網絡通訊功能。作為一種先進的智能化、數字化的電網前端采集元件，該儀表廣泛應用于各種控制系統，工業自動化、智能建筑，智能配電盤，開關框中，具有安裝方便，接線簡單，維護方便，工程量小，現場可編程輸入?yún)?shù)等特點。能夠完成業界不同PLC，工業控制計算機通信軟件的組網。
技術指標

輸 入 測 量 顯 示	電 壓	額定值	AC100V、400V(訂貨時請說明)
		過負荷	持續：1.2倍 瞬時：2倍/10s
		功耗	＜1VA(每相)
		阻抗	＞500KΩ
		精度	RMS測量，精度等級0.5級
	電 流	額定值	AC 1A、5A(訂貨時請說明)
		過負荷	持續：1.2倍瞬時：10倍/10S
		功耗	＜0.4VA(每相)
		阻抗	＜2MΩ
		精度	RMS測量，精度等級0.5級
	頻率		45-55Hz、精度0.01 Hz
	功率		電壓及電流總諧波含量（2-31次諧波含量）
	電能		正負有功，無功電能計量
	顯示		可編程、切換、循環(LED/LCD)顯示
	電能顯示范圍		0.01-99999999KWh(或KVar)
電源	工作范圍		AC/DC 80-270V特殊要求可訂做
	功耗		＜5VA
輸入	開關量輸入		4路開關輸入，遠程干接點方式(可選)
輸出	數字接口		RS-485、MODBUS-RTU協議(可選)
	開關量輸出		4路開關輸出，繼電器無源觸點方式(可選)
	模擬量輸出		4路模擬量變送輸出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可選)
環境	工作環境		-10～55℃，相對濕度＜85%。無腐蝕性氣體場所，海拔高度＜2000m
	儲存環境		-55～85℃，相對濕度＜85%
安全	耐壓		輸入/電源＞2KV，輸入/輸出＞2KV，電源/輸出＞1KV
	絕緣		輸入、輸出、電源對機殼＞100MΩ

單相多功能電力儀表型號、功能一覽表

型號	測量		顯示	外形及安裝尺寸							外圍功能(可選項，訂貨時說明)
				A	B	C		D	E		數字通訊	開關模塊		變送輸出
HL-42K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	120	120	83		112	112		RS-485 MODBUS -RTU	4路開入 4路開出 4DI/4DO		4路變送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可選)
HL-42K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	120	120	83		112	112
HL-96K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	98	98	83		90	90		RS-485 MODBUS -RTU	4路開入 4路開出 4DI/4DO		4路變送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可選)
HL-96K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	98	98	83		90	90
HL-80K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	84	84	83		76	76		RS-485 MODBUS -RTU	2路開關 量輸出		4路變送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可選)
HL-80K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	84	84	83		76	76
HL-72K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	75	75	90		67	67		RS-485 MODBUS -RTU	2路開關 量輸出		4路變送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可選)
HL-72K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	75	75	90		67	67
HL-45K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	50	50	83		45	45		RS-485 或2路變送輸出	2路開出 2DO		RS-485 或2路變送輸出
HL-45K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	50	50	83		45	45
HL-48K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	51	99	83		91	45			2路開出 2DO		RS-485 或2路變送輸出
HL-48K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	51	99	91		45	45

接線示例圖

注：1“★”為電流進線端，具體接線方式及參數請參照產品隨機接線圖。
訂貨示列
訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比以及擴展功能模塊等相關內容。
例1：型號：HL-42K1E
電源：AC220V
輸入：10KV/100V 200A/5A
通訊：RS485/MODBUA-RTU
功能擴展：4DI/4DO
數量：88臺
