概 述
HL-800S 系列微機保護測控裝置是為了適應電力系統發展及市場的需要而研制的集測量、控制、通訊于一體高性能的保護測控裝置。主要適用于電力系統及其他行業用戶35KV及以下電壓等級系統。
特 點
1、采用先進的32位嵌入式ARM處理器
2、人性化的人機接口、操作簡便直觀
3、帶掉電保持的SOE和自檢報告
4、完善的軟、硬件自檢，二級看門狗軟、硬件冗余設計，抗干擾性能強
5、全密封背插式機箱設計，大屏幕全漢字顯示，可組屏或直接安裝在開關柜上
6、安全可靠的高速現場總線技術，支持雙網，多種通信接口，多種通信協議
7、DCS測量接口（4～20mA模擬量輸出）
8、裝置帶有時鐘同步接口，以確保裝置的時鐘與系統同步
主要技術指標
額定數據
直流電源： 220V±20% 或 110V±20%
交流電源： 85V~265V
交流電壓： 100/ V，100V
交流電流： 5A或1A
頻 率： 50Hz
功率消耗
直流回路： ≤5W
交流電壓回路： ＜0.5VA/相（額定220V時）
交流電流回路： ＜0.5VA/相（額定5A時）
＜0.1VA/相（額定1A時）
工作環境
環境溫度： -10℃～+55℃ 保證正常工作
相對濕度： 5～95%
大氣壓力： 86～106KPa
熱穩定性
2倍額定電流可連續運行
10倍額定電流可連續運行10秒
40倍額定電流可連續運行1秒
DCS測量接口輸出
輸出范圍： 4～20mA
輸出精度： 0.5級
接點容量
跳合閘出口（常開接點）：5A，DC 220V（吸合）
信號出口（常開接點）： 5A，DC 220V（吸合）
開關量輸入： 空接點輸入，導通電流＜10mA
測量精度
電壓、電流： 1級
頻 率： 0.02Hz
P、Q、COSΦ： 2級
遙信分辨率： ＜2ms
電度積分精度： 2 級
GPS對時精度： ＜1ms
通訊
RS485： 通訊速率 9.6～115.2 kbps可調，支持雙網，通訊介質支持屏蔽雙絞線。
抗干擾性能
能承受GB/T14598.14-1998（idt IEC255-22-2）標準規定的嚴酷等級Ⅳ的靜電放電試驗。
能承受GB/T14598.9-1995(idt IEC255-22-3)標準規定的嚴酷等級Ⅲ的輻射電磁場干擾試驗。
能承受GB/T14598.13-1998（idt IEC255-22-1）標準規定的嚴酷等級Ⅲ的1MHz脈沖群干擾試驗。
能承受GB/T14598.10-1996（idt IEC255-22-4）標準規定的嚴酷等級Ⅳ的快速瞬變干擾試驗。
機械性能
振動
裝置應能承受GB/T11287中規定的嚴酷等級為1級的振動耐久能力試驗。
裝置應能承受GB/T11287中規定的嚴酷等級為1級的振動響應能力試驗。
沖擊
裝置應能承受GB/T14537中規定的嚴酷等級為1級的沖擊耐久能力試驗。
裝置應能承受GB/T14537中規定的嚴酷等級為1級的沖擊響應能力試驗。
碰撞
裝置應能承受GB/T14537中規定的嚴酷等級為1級的碰撞試驗。
耐濕熱性能
能承受GB7261第21章規定的濕熱試驗。
主要遵循標準
GB/T14598.13-1998（idt IEC255-22-1） 量度繼電器和保護裝置的電氣干擾試驗。
第一篇：1MHz脈沖群干擾試驗
GB/T14598.14-1998（idt IEC255-22-2）量度繼電器和保護裝置的電氣干擾試驗。
第二篇：靜電放電試驗
GB/T14598.9-1995（idt IEC255-22-3） 量度繼電器和保護裝置的電氣干擾試驗。
第三篇：輻射電磁場干擾試驗
GB/T14598.10-1996（idt IEC255-22-4）量度繼電器和保護裝置的電氣干擾試驗。
第四篇：快速瞬變干擾試驗
其他指標滿足DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
產品描述

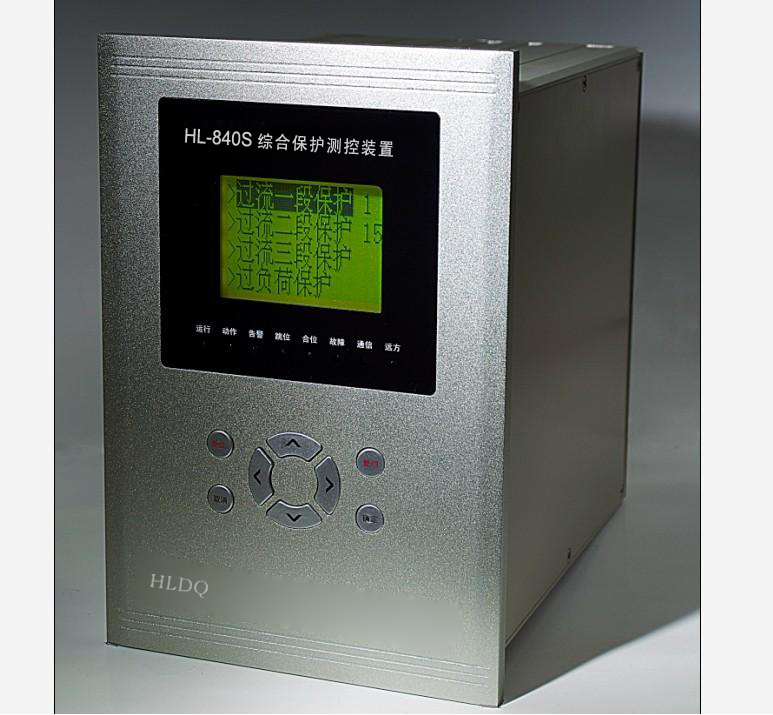

HL-840S變壓器綜合保護測控裝置（以下簡稱裝置）適用于110kV及以下電壓等級的變壓器保護和測控。
保護功能
<!--[if !supportLists]-->1. <!--[endif]-->電流速斷保護
<!--[if !supportLists]-->2. <!--[endif]-->電流限時速斷保護
<!--[if !supportLists]-->3. <!--[endif]-->過電流保護
<!--[if !supportLists]-->4. <!--[endif]-->過負荷保護
<!--[if !supportLists]-->5. <!--[endif]-->負序過流一段保護
<!--[if !supportLists]-->6. <!--[endif]-->負序過流二段保護
<!--[if !supportLists]-->7. <!--[endif]-->零序過流保護
<!--[if !supportLists]-->8. <!--[endif]-->失壓保護
<!--[if !supportLists]-->9. <!--[endif]-->4路非電量保護
<!--[if !supportLists]-->10. <!--[endif]-->PT斷線
<!--[if !supportLists]-->11. <!--[endif]-->控制回路斷線檢測
時鐘同步功能
裝置帶有GPS時鐘同步接口，以確保裝置的時鐘與系統同步。
測控功能
<!--[if !supportLists]-->1. <!--[endif]-->10路的開入采集、裝置遙信變位、事故遙信
<!--[if !supportLists]-->2. <!--[endif]-->交流量采集：三相電壓、三相電流、零序電流、有功功率、無功功率、功率因數、頻率
<!--[if !supportLists]-->3. <!--[endif]-->裝置自診斷報警
可選配置
<!--[if !supportLists]-->· <!--[endif]-->RS485通信；CAN通信
<!--[if !supportLists]-->· <!--[endif]-->多種通訊協議，并可支持雙網
<!--[if !supportLists]-->· <!--[endif]-->1路4～20mA直流模擬量輸出，替代變送器作為DCS測量接口
|
