應用范圍

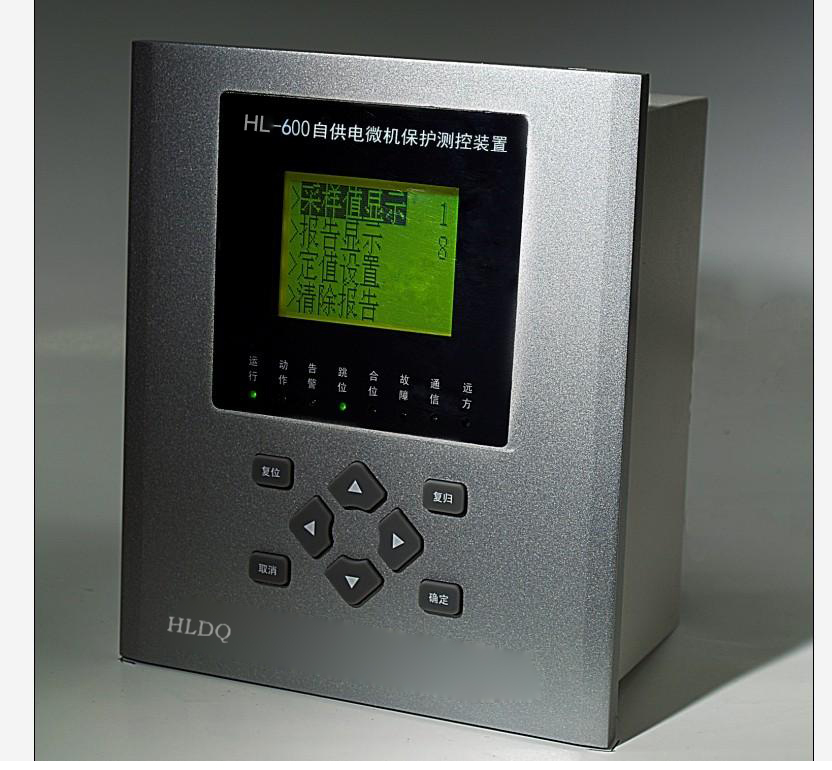

　　　　HL-600自供電微機綜合保護測控裝置為了適應電力系統發展及市場的需要而研發的集測量、計量、控制于一體高性能保護測控裝置，該測控裝置適用于10KV以下電壓等級的小電流接地系統?？勺鰹榫€路、廠用變壓器的常規保護。全密封的小結構可直接安裝在低壓開關柜（PC柜或MCC）上，其性能和技術都處于國內先進水平。

主要特點

·　　　　 采用先進的32位嵌入式ARM處理器。

·　　　　 人性化的人機接口，操作簡單直觀。

·　　　　 掉電保持的SOE和自檢報告。

·　　　　 完善的軟、硬件自檢功能，二級看門狗軟、硬件冗余設計抗干擾性強。

·　　　　 開關量輸入、繼電器輸出可自定義。

·　　　　 強大的矢量化計算方法。

·　　　　 采用圖形液晶顯示屏（128x64），全中文顯示。

·　　　　 面板嵌入式結構設計，全封閉薄型金屬機箱。裝置體積小、重量輕，安裝簡單，適合于安裝在空間緊湊的開關面板、配電箱等場合。

·　　　　 表面貼工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100,000 小時。

保護功能

1.　　 電流速斷保護

2.　　 限時速斷保護

3.　　 過電流保護

4.　　 過負荷保護（定時限、反時限）

5.　　 零序過流保護

6.　　 CT斷線告警

7.　　 控制回路斷線檢測

8.　　 非電量保護

9.　　 裝置故障自檢

測控功能

1.　　 電量測量：三相電流、零序電流

2.　　 8路開關量采集

3.　　 5路繼電器輸出

4.　　 64條故障記錄掉電保持

5.　　 正常斷路器分合
