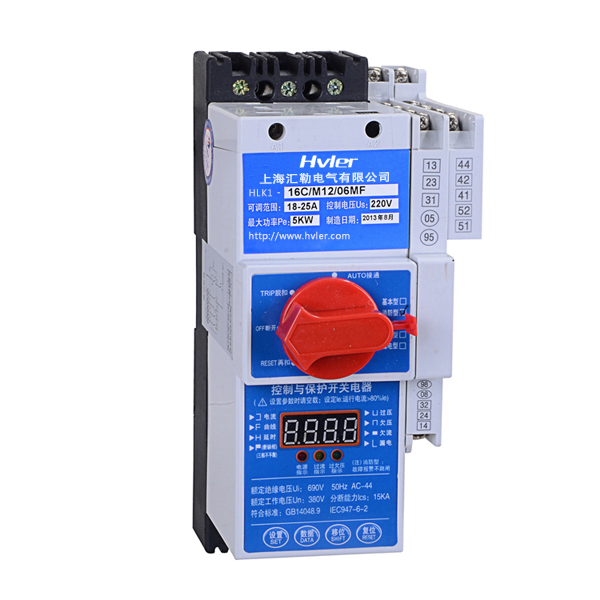

█概述

◆CPS代號說明
　　 CPS即“控制與保護開關電器”是低壓電器中的新型產品，作為新的大類產品，其產品類別代號為“CPS”(Control and Protective Switching Devices)。CPS符合的標準： GB14048.9《低壓開關設備和控制設備多功能電器(設備) 第2部分：控制與保護開關電器(設備)》、IEC60947-6-2 《低壓開關設備和控制設備第6部分多功能電器第2節 控制與保護開關電器》。符合GB標準和IEC標準規定的電氣設計表示方法如圖1所示。
　　 HLK1是填補國內空白的第一代CPS大類產品.
◆用途
　　 HLK1主要用于交流50Hz (60Hz)、額定電壓至690V、額定電流自0.25A至125A的電力系統中，能夠接通、承載和分斷正常條件下包括規定的運行過載條件下的電流，且能夠接通、承載并分斷規定的非正常條件下的電流，如短路電流。
◆功能
　　 HLK1采用模塊化的單一產品結構型式，集成了傳統的斷路器(熔斷器)、接觸器、過載(或過流、斷相)繼電器、起動器、隔離器等的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有協調配合的時間－電流保護特性(反時限、定時限和瞬時三段保護特性)，如圖4所示。根據需要選配功能模塊或附件，即可實現對一般(不頻繁起動)的電動機負載、頻繁起動的電動機負載、配電電路負載的控制與保護。

◆產品型式
　　 HLK1基本型產品的配置見圖2，基本型產品的電氣原理圖見圖3。
　　以 HLK1基本型產品作為主開關，通過與各種機構和功能附件組合，構成如下各系列產品：
◇消防型控制與保護開關電器 HLK1-F
◇隔離型控制與保護開關電器 HLK1-G
◇雙速電動機控制器 HLK1D
◇三速電動機控制器 HLK1D3
◇ 雙電源自動轉換開關電器 HLK1S
◇ 減壓起動器 HLK1J、 HLK1J2、 HLK1R、 HLK1Z
◇可逆型控制與保護開關電器 HLK1N
◇保護控制箱FBK1
◇插入式板后接線 HLK1-R
◇防爆控制與保護開關箱BQD55- HLK1

1.主體 2.熱磁脫扣器 3.輔助觸頭模塊 4.分勵脫扣器 5.遠距離再扣器
圖2 基本型產品配置

圖1 電氣設計表示方法

圖3 基本型產品的電氣原理圖

圖4 HLK1系列產品的時間電流特性

◆主要參數 ◇兩種外形尺寸(即兩種框架，代號分別為C、D)。 ◇主電路極數分為：3極、4極。 ◇主體額定電流等級：C框架包括: 12A、16A、18A、32A、45A; 　　　　　　　　　　 D框架包括: 45A 、63A、100A、125A。
◇可配備的熱磁脫扣器覆蓋的整定電流范圍：最小整定電流0.16A，最大整定電流125A(C框架0.16~45A；D框架10~125A)。 ◇短路分斷能力等級：　經濟型(C)35kA；　標準型(Y)50kA；　高分斷型(H)80kA。 ◇預期短路電流下的分斷時間為2～3ms, 限流系數0.2以下，見圖5。 ◆熱磁脫扣器的型式 ◇按保護對象分為電動機保護(M、P、F)配電保護(L) ◇按操作頻率分為頻繁操作和不頻繁操作
◆模塊和附件的種類與用途 ◇ 主體：具有短路保護 (類似MCCB及熔斷器的短路保護功能) 、自動控制（類似接觸器的遠程控制功能）、就地操作與指示功能。 ◇ 熱磁脫扣器：具有過載、過流保護等功能，整定電流值包括過載反時限、過流定時限，整定電流值均可調。按原理和用途分為多種型式、類別和規格。 ◇ 輔助觸頭（機械無源F型和L型）：與主電路觸頭聯動，具有電氣控制與指示功能，按觸頭對數分為多種規格?？赏瑫r提供8對輔助觸頭。 ◇ 信號報警觸頭(機械無源)：同F(xiàn)型輔助觸頭一體與操作機構聯動，具有工作狀態及故障原因指示功能。具備3對并可同時提供2對信號報警觸頭。 ◇ 隔離輔助觸頭(機械無源)：與隔離型操作機構聯動，實現控制電路或(和)輔助電路的隔離指示功能?？赏瑫r提供2對輔助觸頭。 ◇ 分勵脫扣器：實現遠程脫扣和分斷電路的功能。 ◇ 遠距離再扣器：實現遠程再扣(復位)功能。 ◇ 聲光報警模塊：實現故障及短路情況下，同時發出聲、光報警信號。 ◇ 面板操作機構：安裝于成套裝置的面板上，不需開啟即可對 HLK1進行就地操作，包括接通、分斷、再扣(復位)。具有各種安裝方向的不同型式與規格。 ◇ 控制電路轉換模塊：實現控制電路交直流轉換、低電壓控制(如PLC直接控制)功能。 ◆ HLK1的技術特征 HLK1系列產品通過國家鑒定，鑒定意見認為產品技術含量高，以模塊化單一結構形式，將斷路器、接觸器、過載繼電器、隔離開關等分離元器件的主要功能集成化,并能夠綜合多種信號, 實現控制與保護特性在產品內部自配合。具有體積小、短路分斷性能指標高、機電壽命長和運行可靠性高、使用安全方便、節能節材等優點。經科技成果檢索查新證明, 產品填補了國內空白，主要性能指標達到當前國際領先水平。

◆產品優勢
◇ 與分離電器構成的系統相比
a. 具有控制與保護自配合的特性
HLK1系列控制與保護開關電器集控制與保護功能于一體,相當于斷路器 (熔斷器)＋接觸器＋過載繼電器＋輔助電器。很好的解決了分離元件不能或很難解決的元件之間的保護與控制特性匹配問題，使保護與控制特性配合更完善合理 ( 具有反時限、定時限和瞬時三段保護特性 )，只要根據負載功率或電流即可正確選擇單一產品,代替以往的包括自電源進線端至負載端的各種電器，不需降容；大大減輕了設計人員的工作量。
b. 具有無可比擬的運行可靠性和系統的連續運行性能 HLK1 在分斷短路電流后無需維護即可投入使用，即具有分斷短路故障后的連續運行性能： HLK1 在進行了分斷短路電流試驗后，仍具有不小于1500次的AC-44電壽命，這是由斷路器等分離元件構成的系統所難以達到的， HLK1的這一特性極大地提高了系統的運行可靠性和系統的連續運行性，其中的 Ics為 80kA指標屬同類產品的國際領先、國內最高指標。
c. 節能節材
HLK1具有體積小、安裝面積少、無分離元件接點、減少線路發熱、節約能源、節約材料等優點。
◇ 與塑殼斷路器相比
a. 具有分斷能力高、飛弧距離短的特性
HLK1在380V額定運行短路分斷能力Ics (o－co-co) 達到高分斷型為80kA、標準型為50kA、經濟型為35kA, 在 50kA 預期短路電流下的分斷時間僅為2～3ms, 限流系數達到0.2以下，達到塑殼斷路器的領先水平，達到熔斷器的限流水平，大大限制了短路電流對系統的動、熱沖擊。 HLK1飛弧距離僅為20～30mm。
b. 與塑殼斷路器構成的保護系統相比，具有保護整定電流均可調整的特性
HLK1的熱脫扣(反時限)電流和磁脫扣(定時限)電流均可在面板上進行調整，即除了常規的熱保護電流可根據負載功率進行整定外，過流保護整定電流也可在面板上進行調整 (配電負載的調整范圍為3～6Ie，電動機負載的調整范圍為 6～12Ie)?？朔怂軞嗦菲鞯亩搪繁Ｗo整定電流出廠后用戶無法調整的缺點，使得 HLK1產品即使安裝在線路末端，短路電流較小時，同樣具有很好的短路保護功能。
◇ 與接觸器性能相比具有壽命長、操作方便的特性
HLK1 的機械壽命達 500～1000萬次，電壽命AC-43為100～120萬次，既可就地手動操作，又可實現遠距離自動控制功能。采用了先進的觸頭與電磁系統分離式設計，有效抑制了觸頭的二次彈跳，大大提高了產品的電壽命，而且特別適用于重載起動等嚴酷的場合。
◇ 其它特點
a. 配套附件齊全
輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制電路轉換模塊等，在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能。
b. 安裝靈活
橫裝、垂直安裝、水平安裝均不影響使用性能。可廣泛應用于緊湊型成套裝置中，包括固定式或抽屜式的MCC柜中，特別是 HLK1－12、16、18、32、45在1/4和1/2抽屜中應用，具有分離元器件不可比擬的優越性。
c. 安全可靠、防護等級高
板前、插入式板后接線的接線端子均具有防觸指功能，配備高防護等級外殼后，可適用于民用建筑的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和組合式起動器的理想產品。

█型號含義及其產品選型

表1　 HLK1配用的熱磁脫扣器規格代號與參數

框架代號	類別代號	額定電流LeA	熱保護整定電流Is1（F無熱保護)A	380V的控制功率范圍（除L型外）KW	配用主體的額定電流InA				額定絕緣電壓UiV
C	M P F	0.25	0.16～0.25	0.05～0.08	12	16	32	45	690
		0.4	0.23～0.4	0.08～0.12
		0.63	0.35～0.63	0.12～0.20
		1	0.6～1	0.20～0.33
		1.6	0.8～1.6	0.33～0.53
		2.5	1.5～2.5	0.53～1
		4	2.3～4	1～1.6
		6.3	3.5～6.3	1.6～2.5
		12	6～12	2.5～5.5
		16	10～16	5.5～7.5	-
		18	10～18	5.5～7.5	-	-
		25	16～25	7.5～11	-	-
		32	23～32	11～15	-	-
		40	28～40	15～18.5	-	-	-
		45	35～45	18.5～22	-	-	-
	L	12	6.3～12	-	12	16	32	45
		16	10～16	-	-	16
		18	10～18	-	-	-
		25	16～25	-	-	-
		32	23～32	-	-	-
		40	28～40	-	-	-	-
		45	35～45	-	-	-	-
D	M P F L	13	10～13	3.7～5.5	45	63	100	125
		18	13～18	5.5～7.5
		25	18～25	7.5～11
		32	23～32	11～15
		40	28～40	15～18.5
		45	32～45	16～22
		50	35～50	17.5～25	-
		63	45～63	22～30	-
		80	60～80	30～37	-	-
		100	75～100	37～45	-	-
		125	92～125	45～55	-	-	-
不注：M(不頻繁起動電動機保護)磁保護整定電流Is2可調范圍為6Ie~12Ie 　　P(不頻繁起動電動機保護)磁保護電流不可調其值為15Ie 　　F(頻繁起動電動機保護)磁保護整定電流Is2可調范圍為6Ie~12Ie 　　L(配電保護)磁保護整定電流Is2可調范圍為3Ie~6Ie ★ 以上功率范圍是參考Y系列三相異步電動機的技術參數 ★ 如有特殊要求時請與生產廠家聯系

　表2 輔助觸頭型號及適用范圍

型號	機械無源輔助觸頭對數	機械無源信號報警觸頭形式及對數	安裝位置	適用范圍	備注
F210	2常開+1常閉1	95、98故障(1常開)+05、08短路(1常開)	右邊	全系列通用	83、84(等待)，95、98(故障)，05、08(短路) 為機械無源信號報警觸頭，與輔助觸頭通斷無關；　　當操作旋鈕處于AUTO (接通)位置，83、84閉合，主電路是否合閘取決于控制線圈是否得電；　　主電路發生過載、過流、斷相等故障時，操作旋鈕處于TRIP+(脫扣)位置，95、98故障報警信號閉合，主電路斷開；　　發生短路時操作旋鈕處于T RIP+ (脫扣) 位置， 05、08短路報警信號閉合，95、98 故障報警信號亦閉合，主電路斷開。　　輔助觸頭F21□的2常開為13、14，23、24； 1常閉為31、32。F32□增加1常開為43、44，增加1常閉為51、52。　　隔離型輔助觸頭G11的1常開為73、74，1常閉為81、82；G20的2常開為63、64，73、74。　　輔助觸頭L21的2常開為33、34，53、54；1 常閉為11、12；L12的1常開為33、34；2常閉為11、12，21、22。
F212	2常開+1常閉	95、98故障(1常開)+83、84等待(1常開)
F212b	2常開+1常閉	83、84等待(1常開)+05、08短路(1常開)
F212C	2常開+1常閉	-
F320	3常開+2常閉	95、98故障(1常開)+05、08短路(1常開)
F322	3常開+2常閉	95、98故障(1常開)+83、84等待(1常開)
F322b	3常開+2常閉	83、84等待(1常開)+05、08短路(1常開)
F322c	3常開+2常閉	-	左邊
G11	1常開+1常閉
G20	2常開
L21	2常開+1常閉
L12	1常開+2常閉
